Методика тестирования для ADSL

Методика тестирования предназначена для оценки и наглядного оформления результатов тестирования при возникновении проблем при работе в сети интернет.
Как сделать «скриншот» можно прочитать .

Обращаем ваше внимание на некоторые особенности работы в Интернет:
1) При подключении Абонента к своей Сети Передачи Данных Провайдер не несет ответственности за качество связи за пределами оконечного абонентского устройства (при наличии такового), подключенного к оборудованию Провайдера.
Провайдер гарантирует скорость доступа в Интернет только при условии прямого соединения, т.е. кабель Провайдера подключается к ноутбуку или персональному компьютеру напрямую. Подробнее с Порядком оказания услуг можно ознакомиться .
2) С разделением зон ответственности между Провайдером и Абонентом можно ознакомиться .
3) При использовании технологии ADSL скорость передачи данных всегда меньше скорости соединения как минимум на 13-15%. Это технологическое ограничение, о котором мы далее расскажем подробнее. Оно не зависит ни от провайдера, ни от используемого модема.
В идеальных условиях при скорости соединения 12 Мбит/с можно рассчитывать на максимальную реальную скорость ~ 10 Мбит/с.
Примечание! Более подробно с факторами, влияющими на скорость передачи данных при использовании технологии ADSL, вы можете ознакомиться .

Внимание! Если Вы используете для работы в сети интернет беспроводные сети Wi-Fi, Вам будет полезно ознакомиться c информацией ниже.
1. Источники помех, влияющие на работу беспроводных сетей Wi-Fi, могут быть следующими:
- материал стен и перегородок в вашей квартире или офисе;
- расположение Wi-Fi точки ваших соседей. Например, если точка соседа стоит возле стены, смежной с вашей квартирой, а ваша точка, в свою очередь, расположена возле этой стены, то сигналы обеих точек будет перебивать друг друга;
- Wi-Fi-модуль в вашем ПК или другого мобильного устройства. В мобильное устройство может быть установлен не самый современный модуль, который имеет ограничение максимальной скорости;
- одновременное скачивание с разных устройств, как внутри вашей квартиры, так и на соседних точках за пределами вашей квартиры;
- Bluetooth-устройства, работающие в зоне покрытия вашего Wi-Fi - устройства;
- различная бытовая техника, которая при работе использует диапазон частот 2.4 ГГц работающая в зоне покрытия вашего Wi-Fi-устройства.
Более подробно с возможными источниками помех, влияющими на работу беспроводный сетей Wi-Fi, вы можете ознакомиться .

2. Чтобы ускорить работу в сети интернет и сделать её более стабильной, необходимо::
- настроить маршрутизатор для работы с мобильными устройствами. Как это сделать на маршрутизаторе TP-Link, смотрите ;
- выбрать более свободный канал;
- выбрать оптимальное расположение Wi-Fi точки;
- приобрести внешний Wi-Fi адаптер;
- использовать двухантенную беспроводную точку доступа, работающую в диапазоне 2,4 ГГц;
- использовать беспроводную точку доступа, работающую в диапазоне 5 ГГц;
- работать через Ethernet-кабель.

Подробнее о способах увеличения скорости соединения и пропускной способности Wi-Fi можно узнать .

Методика тестирования

Внимание! Если вы подключены через дополнительное оборудование или используете беспроводные сети Wi-Fi, необходимо сначала подключить интернет-кабель напрямую в ваш ноутбук или персональный компьютер без дополнительного устройств, и затем выполнить методику тестирования скорости.

Для получения адекватных результатов во время каждого из пунктов теста НИКАКОЙ работы в Интернете вестись не должно!

Для ОС Windows
Скачиваем архив . Распаковываем его в любую папку на компьютере. В этой же папке должен появиться файл TEST.bat . Запускаем его и ожидаем от 10 до 20 минут (в зависимости от качества DSL-соединения).
Внимание! Для ОС Windows 7 и Windows 8 запускать файл необходимо от имени администратора (нажимаем правой кнопкой мыши на TEST.bat и выбираем "Запуск от имени Администратора"). Когда все действия BAT-файл выполнит, то у вас появится следующее окно.

Нажимаем любую клавишу на клавиатуре – окно закроется. После этого заходим на Диск C и находим там текстовые файлы PING.txt , PATHPING.txt и CONFIG.txt. Прикрепляем данные файлы к результатам.

Для Mac OS X
Скачиваем архив . Распаковываем его в любую папку на компьютере. После распаковывания в этой же папке должен появиться файл Test.app . Запускаем его и ожидаем от 10 до 20 минут. После выполнения теста нажимаем любую клавишу на клавиатуре - окно закроется.
По выполнению тестирования на рабочем столе появится три текстовых файла - CONFIG, PING, TRACEROUTE . Прикрепляем данные файлы к результатам.

• Измеряем скорость Интернета.
  а) Заходим по ссылке и нажимаем на кнопку «Begin Test» . Ждем завершения теста.

  Когда тест завершится, Вам будет представлено примерно такое окно. Делаем его «скриншот » и прикрепляем к результатам.

  b) Закачиваем файл (размер около 75 Мб) отсюда: http://www.apple.com/itunes/download/
  Начинаем закачку, нажав на кнопку «Download Now» .
  В процессе закачки делаем «скриншот»
  Внимание! Для отображения скорости закачки в браузере необходимо перейти в раздел Загрузки, нажав сочетание клавиш Ctrl+J.

  с) Закачиваем файл большого размера (около 2,3 Гб) отсюда:
  ftp://ftp.freebsd.org/pub/FreeBSD . В процессе закачки делаем «скриншот» Вашего менеджера закачки или браузера и прикрепляем к результатам тестирования.
  Внимание! Весь файл скачивать не обязательно! Достаточно подождать минуту-две пока установится стабильная скорость, затем делаете 2-3 «скриншота » с интервалом в 20-30 секунд и останавливаете закачку.

  d) Закачиваем файл при помощи торрент-клиента. Для корректного тестирования скорости необходимо исключить локальные ретрекеры. Как это сделать, можно посмотреть .
  Внимание! Тестировать скорость соединения необходимо при одновременной загрузке 3-4 файлов, у которых количество раздающих больше 100. В процессе закачки сделайте «скриншот » Вашего торрент-клиента и прикрепите его к результатам тестирования.

• Измеряем скорость с внутренних ресурсов. Для этого минские абоненты заходят по следующей ссылке .

  На сайте нажимаем на «Change Server» .

  В строке поиска пишем «Atlant Telecom» и выбираем его в качестве сервера.

  Затем нажимаем кнопку «GO» .
  Ожидаем пока завершится тестирование.

  В результате должно появится окно с результатами.

  Делаем скриншот и прикрепляем к общим результатам.

  Региональные абоненты заходят по следующим ссылкам и закачивают файл:
  - ссылка для Бреста;
  - ссылка для Витебска;
  - ссылка для Гродно;
  - ссылка для Гомеля;
  - ссылка для Могилева.
  В процессе закачки делаем «скриншот» Вашего менеджера закачки или браузера (кроме Internet Explorer) и прикрепляем к результатам тестирования.

• Скачиваем программу и устанавливаем её (для модемов марки D-link - программа ).

  Zyxmon - бесплатная Windows программа для управления и отслеживания состояния маршрутизаторов Zyxel.

  Распаковываем zip-папку при помощи какого-нибудь архиватора. Например, WinRAR или WinZIP . Запускаем исполняемый файл «ZyxMon ». Откроется окно программы. Нажимаем на кнопку «Settings » (обведено красным кружочком).



  Появиться следующее окно. Заполняем поля Router IP и Router password . Нажимаем «ОК ».

• После нажатия «ОК » мы вернемся в Главное окно программы. Активизируем соединение с модемом. Для этого нужно нажать кнопку «Telnet Router Connections » (обведена розовым кружочком), при этом индикаторы «Telnet connection status » и «PPPoE session status » должны будут сменить цвет с красного на зеленый .

  Описание закладок :
  Telnet : Состояние соединения с модемом и PPPoE статус.
  Log : Текстовой лог модема;
  SyslogD : Сообщения, принятые от модема Syslg Daemon"ом;
  SNMP : RealTime статистика наполнения канала;
  DynDNS : Состояние Dynamic DNS (не используется);
  Line : Данные необходимые для тестирования линии: noise margin , attenuation . Для получения данных нужно нажать кнопку “Get ”.

  Делаем «скриншот » полученного результата и прикрепляем к результатам тестирования.

Проверяем на какой скорости модем получает/отдает данные.

a) telnet.
Заходим в командную строку: Пуск -> Выполнить -> cmd -> Ok . В появившемся окне пишем команду telnet (например, telnet 192.168.1.1) и нажимаем клавишу «Enter». На следующем шаге выскочит запрос пароля «Password» , вводим пароль (по умолчанию - 1234 ) и нажимаем клавишу «Enter».
Из главного меню модема заходим в меню 24.1 - System Maintenance - Status . Для этого нажимаем на клавиатуре 24 -«Enter», 1- «Enter». Делаем скриншоты этого окна:




Пояснения к интересующим нас полям данного меню :
Tx B/s - скорость передачи в Байтах в секунду;
Rx B/s [Скорость приема, Байт/с] - скорость приема в Байтах в секундах;
Up Time [Время соединения] - продолжительность соединения модема с провайдером;
My WAN IP (from ISP) [мой ip-адрес в глобальной сети (от провайдера)] - ip-адрес, полученный модемом от провайдера;
Line Status [Состояние линии] - текущее состояние линии xDSL: Up - поднято, Down - не поднято;
Upstream Speed [Исходящая скорость] - скорость передачи исходящего трафика в Кбит/с;
Downstream Speed [Входящая скорость] - скорость передачи входящего трафика в Кбит/с;
CPU Load [Загрузка процессора] - процент загрузки центрального процессора модема.

b) Для модемов ZyXel 660R, ZyXel 660R-T1, ZyXel 660RU-T1, ZyXel 660HT1, ZyXel 660HW-T1 через WEB-интерфейс .

192.168.1.1 и нажмите клавишу «Enter». 1234 и нажимаем кнопку «Login». «Ignore».
В главном меню модема выбираем «System Status» . В открывшемся окне находим кнопку «Show Statistics» и нажимаем ее. Делаем «скриншоты » последнего окна:
- первый: во время закачки с Интернета;
- второй: во время закачки с внутренних ресурсов.
Называем соответственно файлы и прикрепляем к результатам.

c) Для модемов ZyXel 660R-T2, ZyXel 660RU-T2, ZyXel 660HT-2, ZyXel 660HW-T2.

Наберите в адресной строке вашего Интернет-браузера (Chrome, Mozilla Firefox, и т.д.) адрес 192.168.1.1 и нажмите клавишу «Enter». Далее появится окошко с запросом пароля. Прописываем 1234 и нажимаем кнопку «Login». Появится окно, в котором вам рекомендуется сменить пароль для входа на модем. Жмите кнопку «Ignore».
В главном меню модема нажимаем «Status» , а в открывшемся окне нажимаем ссылку «Packet Statistics».
В результате откроется окно статистики, делаем его «скриншот »:
- первый: во время закачки с Интернета;
- второй: во время закачки с внутренних ресурсов.
Называем соответственно файлы и прикрепляем к результатам.

d) Для модемов D-Link 2500/2540/2600/2640U v.2

Наберите в адресной строке вашего Интернет-браузера (Chrome, Mozilla Firefox, и т.д.) адрес 192.168.1.1 и нажмите клавишу «Enter ». Далее появится окошко с запросом пользователя и пароля. Прописываем пользователь - admin и пароль - admin , нажимаем кнопку «Ok ».
Далее заходим в меню Device Info -> Statistics -> WAN
В результате откроется окно, делаем его «скриншот »:
- первый: во время закачки с Интернета;
- второй: во время закачки с внутренних ресурсов.

Диагностируем соединение DSL-канала.
Для этого заходим: Пуск -> Выполнить -> cmd -> Ok .
В появившемся окне поочередно пишем команды (после каждой нажимаем клавишу «Enter» ):
netsh («Enter»)
ras («Enter»)
set tracing ppp enable («Enter»)
exit («Enter»)
Далее заходим в папку Windows (обычно это c:Windows) и создаем там папку tracing . Если вам напишет, что такая папка уже существует, не пугайтесь. Заходим в нее (путь для примера: c:Windowstracing) и копируем оттуда файл ppp.txt с результатами вводиммых нами ранее команд. Прикрепляем этот файл к результатам методики.

Анализируем DSL-канал на модеме.

a) Для модемов ZyXel 660R, ZyXel 660RT1, ZyXel 660RU1, ZyXel 660HT1, ZyXel 660HW-T1
Заходим в конфигуратор модема, как показано в пункте 6-а, переходим в меню - командную строку модема. Поочередно пишем команды (после каждой нажимаем клавишу «Enter» ):
wan adsl chandata («Enter»)
wan adsl opmode («Enter»)
wan adsl linedata far («Enter»)
wan adsl linedata near («Enter»)
wan adsl perf («Enter»)
wan hwsar disp («Enter»)
Делаем «скриншоты » полученных результатов. В первую очередь анализируется состояние 1-го (физического) уровня. Данная информация извлекается по командам «xdsl state», «wan adsl linedata far», «wan adsl linedata near». Ссылка для информации: http://zyxel.ru/kb/1543 .
Основные параметры для контроля «SNR margin value», «Loop attenuation» для 782 и 791, и «noise margin downstream», «attenuation downstream» - для 642, 650, 650, 660. Оба значения измеряются на приемном канале приемопередатчика. Первый универсально характеризует запас помехоустойчисвости линии. Уровень 6 db примерно соответствует коэффициенту ошибок 10E-6 и является порогом надежной связи. Данный параметр явно зависит от скорости, т.е. чем выше скорость, тем меньше запас. Стоит также отметить, что измеренные значения на каждом из оконечных устройств линии могут отличаться. Это говорит о том, что источник помех расположен ближе к одному из концов линии.
Attenuation downstream - затухание сигнала в линии и явно зависит от активного сопротивления провода. Влияние шумов на качество связи и максимальную скорость выше, чем у затухания. Нужно сделать это несколько раз в разное время суток. Результаты приложить к результатам методики.

b) Для модемов ZyXel 660RT2, ZyXel 660RU2, ZyXel 660HT2, ZyXel 660HW-T2, ZyXel 660RT3, ZyXel 660RU3, ZyXel 660HT3
При входе в настройки модема через telnet (как показано в пункте 6-а), Вы сразу же попадете в командную строку модема, где и нужно вводить команды, указанные выше.

c) Для модемов ZyXel 700 series (782 и 791)
Аналогичным способом заходим в конфигуратор модема (см. пункт 6-а) и переходим в меню 24.8 - Command Interpreter Mode .
Поочередно пишем команды (после каждой нажимаем клавишу «Enter» ):
xdsl cnt disp («Enter»)
wan hwsar disp («Enter»)
xdsl state («Enter»)
Делаем «скриншоты » полученных результатов и прикрепляем к результатам тестирования.

d) Для модемов D-Link 2500/2540/2600/2640U v.2
Заходим в конфигуратор модема, как показано в пункте 6-d, переходим в меню Device Info -> Statistics -> ADSL .
Делаем скриншот и прикрепляем к результатам.


Все результаты методики тестирования сохраняем в один архив и высылаем на адрес эл.почты технической поддержки [email protected] с указанием клиентских данных (номер лицевого счета/название организации, контактный номер телефона/адрес электронной почты) для обратной связи.

Существуют различные способы подключения к Интернету, но все эти способы можно разделить на проводные и беспроводные. Недостаток проводных это сам провод (кабель) - дальше, чем позволит кабель вы не сможете отойти от точки подключения. Беспроводные соединения более предпочтительные для ноутбука, поскольку вы сможете свободно перемещаться в пределах действия беспроводной сети (или сети сотового оператора или беспроводной Wi-Fi-сети).

Начнем с проводного подключения к Интернету. Практически у любого ноутбука есть встроенный модем, позволяющий установить обычное модемное соединение. Преимущества модемного соединения в том, что можно подключиться к Интернету практически в любой квартире - телефон есть у всех. Существуют сервисы подключения к Интернету без заключения договора - нужно или купить карточку предоплаченного доступа или позвонить по специальному номеру телефона - тогда счет за Интернет вам включат в счет за телефон. Но на этом преимущества и заканчиваются. Начинаются недостатки: низкая скорость передачи данных (в наших реалиях - максимум 33,6 Кбит/с), постоянные обрывы связи, дороговизна самого доступа. Не верите, что модемное соединение дорогое? Давайте посчитаем вместе. У моего местного провайдера час доступа стоит 15 центов. Тогда 8 часов доступа (восьмичасовой рабочий день) и 22 дня в месяц вам обойдутся в 26,4 доллара. А вот безлимитное DSL-соединение со скоростью 5 Мбит/с в обоих направлениях (в Сеть и из Сети) стоит всего 15 долларов! Причем это соединение можно использовать круглосуточно. Если в таком режиме использовать модемное соединение, то оно обойдется вам в 108 долларов в месяц, но скорость и качество связи не сравнится с DSL-соединением, поэтому модемное соединение отбрасываем сразу. Если и есть модем в вашем ноутбуке, это не означает, что его нужно использовать. Когда не будет других способов подключиться к Интернету, вот тогда можно будет использовать модемное соединение.

Физическое подключение DSL-модема

Для подключения DSL-модема к телефонной сети нужен специальный DSL-сплиттер, который обычно входит в комплект DSL-модема. Сплиттер нужно подключить к телефонной линии, а потом уже к нему подключить DSL-модем и обычный телефон.

После этого нужно подключить модем к ноутбуку с помощью Ethernet-кабеля. Если вы планируете использовать беспроводную точку доступа со встроенным DSL-модемом, то ее нужно тоже подключить к сплиттеру. Если же DSL-модем и точка беспроводного доступа - это разные устройства, то модем нужно подключить, как было сказано выше, а потом с помощью Ethernet-кабеля подключить его не к ноутбуку, а к точке доступа. Подробно о построении собственной сети мы поговорим в главе Создание собственной беспроводной сети .

Настройка DSL-соединения в Windows 7

Базовая настройка DSL-соединения

В большинстве случаев при настройке DSL-соединения не возникает никаких проблем. Начнем с базовой настройки DSL-соединения и будем надеяться, что все пройдет нормально. Убедитесь, что DSL-модем включен и подключен к ноутбуку. Щелкните на значке подключения в области уведомлений и выберите команду Центр управления сетями и общим доступом. Если значка подключения у вас нет, тогда через панель управления запустите команду Центр управления сетями и общим доступом.

Отключение и подключение интернет соединения

Для разрыва соединения щелкните правой кнопкой мыши на значке соединения и выберите команду Отключение, Beeline Internet.

Изменение параметров соединения. IP-адрес, DNS-сервер

Обычно все сетевые параметры (IP-адрес, IP-адреса DNS-серверов) устанавливаются автоматически при подключении, но иногда провайдер не использует DHCP-сервер для автоматической настройки, и пользователи должны вводить параметры соединения вручную. Такое бывает редко, но все же бывает, и вы должны знать, как настроить сетевой интерфейс вручную.

Откройте окно Центр управления сетями и выберите команду Изменение параметров адаптера, щелкните на нужном вам соединении правой кнопкой мыши и выберите команду Свойства. Обратите внимание на то, что, кроме команды Свойства, вам пригодятся команды Отключить и Состояние. Первая позволяет разорвать соединение, а вторая - просмотреть состояние соединения (в том числе и количество принятых/отправленных байтов).

Диагностика интернет соединения

Для диагностики проблем, возникающих с соединением, мы будем использовать ряд служебных утилит Windows. Начнем с утилиты ipconfig, выводящей информацию о ваших сетевых настройках. В частности, некоторые провайдеры привязываются к МАС-адресу клиентов. МАС-адрес - это шкальный аппаратный адрес сетевого адаптера. При подключении клиента администратор вносит в базу данных его МАС-адрес. Когда клиент подключается к сети, сервер производит проверку соответствия логина пользователя его МАС-адресу. Выходит, даже если кто-то украдет ваш пароль для доступа к Интернету, он все равно не сможет подключиться, поскольку его МАС-адрес отличается от вашего. Другими словами, такой контроль предоставляет дополнительную защиту от "хищения Интернета" - зайти в Интернет под вашим логином можно только с вашего компьютера. Но иногда МАС-адрес нужно изменить, например, когда вы заменили компьютер или сетевой адаптер. Тогда нужно сообщить администратору новый МАС-адрес. Чтобы узнать ваш МАС-адрес, щелкните на кнопке Пуск, введите cmd в строку Найти программы и файлы и нажмите клавишу. Откроется командная строка Windows, введите команду:

Ограничение скорости сетевого адаптера

При работе с DSL/PPPoE-соединением я столкнулся со следующей проблемой: DSL-соединение пропадает само по себе без видимых причин, причем несколько раз в день. Повторное подключение при этом происходит без проблем. Казалось бы, ничего страшного - нужно только заново переподключиться, но когда разрыв соединения происходит чуть ли не каждые 30-40 минут, то это сильно раздражает.

Мне и другим пользователям помогло ограничение скорости сетевого адаптера. Сетевой адаптер по умолчанию настроен на скорость 100 Мбит/с. Путем ограничения скорости до 10 Мбит/c я избавился от проблемы с разрывом соединения. Не факт, что мой совет вам поможет, но попробовать все-таки стоит. А по поводу снижения скорости особо не беспокойтесь - DSL-соединение все равно редко когда превышает 10 Мбит/с, поэтому снижения скорости открытия веб-страниц или закачки файлов вы не почувствуете.

Откройте Центр управления сетями и выберите команду Изменение параметров адаптера. Затем щелкните на адаптере локальной сети правой кнопкой мыши и выберите команду Свойства. В появившемся окне щелкните по кнопке Настроить.

Мастер устранения проблем в Windows 7

В центре управления сетями есть очень "полезный" мастер устранения неполадок (вызываемый командой Устранение неполадок). Мастер поможет вам устранить проблемы с подключением к Интернету, к общим папкам, проблемы с домашней группой, с сетевым адаптером, с входящими соединениями, с подключением к рабочему месту через DirectAccess, а также проблемы с печатью.

В статье подробно рассматривается влияние различных параметров на скорость и другие характеристики работы ADSL-оборудования.

Аббревиатура ADSL (Asymmetric Digital Subscriber Line) расшифровывается как "Асимметричная цифровая абонентская линия" , что подчеркивает изначально заложенное в этой технологии различие скоростей обмена в направлениях к абоненту и обратно.

Асимметричность ADSL , по своей сути, подразумевает передачу больших объемов информации к абоненту (видео, массивы данных, программы) и небольших объемов от абонента (в основном команды и запросы).

Оборудование ADSL , размещенное на АТС, и абонентский ADSL-модем , подключаемые к обоим концам телефонной линии , образуют три канала:

• высокоскоростной канал передачи данных из сети в компьютер (скорость - от 32Кбит/с до 8Мб/с);
• скоростной канал передачи данных из компьютера в сеть (скорость - от 32Кбит/с до 1,5Мб/с);
• простой канал телефонной связи, по которому передаются обычные телефонные разговоры.

Величина скорости передачи данных при этом зависит от длины и качества телефонной линии . Асимметричный характер скорости передачи данных вводится специально, т. к. удалённый пользователь Интернет обычно загружает данные из сети в свой компьютер, а в обратном направлении идут либо команды, либо поток данных существенно меньшей скорости. Для получения асимметрии скорости полоса пропускания абонентского окончания делится между каналами также асимметрично.

Со стороны АТС на линии пользователя должен располагаться так называемый мультиплексор доступа ADSL - DSLAM . Этот мультиплексор выделяет подканалы из общего канала и отправляет голосовой подканал на АТС, а высокоскоростные каналы данных направляет на маршрутизатор, подключенный к DSLAM .

Одно из главных преимуществ технологии ADSL по сравнению с аналоговыми модемами и протоколами ISDN и HDSL - то, что поддержка голоса никак не отражается на параллельной передаче данных по двум быстрым каналам. Причина подобного эффекта состоит в том, что ADSL основана на принципах разделения частот, благодаря чему голосовой канал надежно отделяется от двух других каналов передачи данных.

Влияние параметров кабеля на работу ADSL оборудования

Первичные параметры линии: (реальные)

Примечание:

на поврежденном кабеле измерить цифровым мультиметром сопротивление изоляции и емкость невозможно! это первый признак намокания кабеля , "разбитость", асимметрия...

Вторичные параметры линии: (основные)

Затухане сигнала.

от 5dB до 20dB - линия отличная.
от 20dB до 30dB - линия хорошая.
от 30dB до 40dB - линия плохая.
от 50dB и выше линия отстойная.
(на Upstream и Downstream затухание свое)

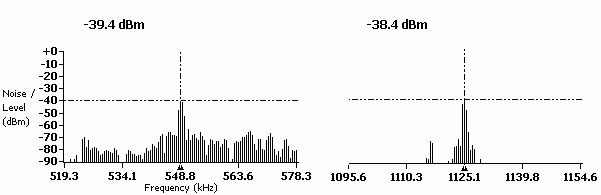

Уровень шума: RMS Noise Energy

от -65dBm до -50dBm - линия отличная.
от -50dBm до -35dBm - линия хорошая.
от -35dBm до -20dBm - линия плохая. (высокая вероятность повреждения линии)
от -20dBm и выше работа оборудования невозможна.

Частотная характеристика линии. (примеры ниже)

Примечание:

при уровне шума в линии от -65dBm до -55dBm нормальное оборудование может работать на запредельных расстояниях. (до 6км и более при диаметре жилы 0.5мм) несмотря на высокое затухание сигнала (до 50dB) хотя бы и на минимальных параметрах.

Измерительное оборудование:

Рефлектомер “CableSHARK” фирмы ”Consultronics”. Рефлектомер “990DSL CopperPro” фирмы ”FLUKE Networks”. Мультиметры APPA 101 и UNI-T UT70D

Для начала глянем как выглядит с точки зрения ADSL модема идеальная линия.

Витая пара. 5Cat. 720м. (собрано на скрутках из кусочков)

Сопротивление шлейфа 160 Ом. (24AWG)
Средний уровень шума в диапазоне 4кГц-2000кГц:
RMS noise -65 dBm (или меньше)
Емкость шлейфа 0,040 мкФ

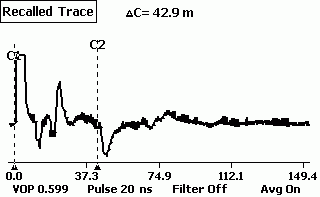

Рис.1. Проверка расстояния

На Рис.2 показаны результаты тестирования полученой линии.
Синим обозначена частотнаяя характеристика.
Зеленым - уровень шума в линии.
красным обозначено DMT.

Примечание:

DMT (Discrete Multi-Tone), информационный поток разбивается на несколько каналов, каждый из которых передается на своей несущей частоте с использованием QAM. Обычно DMT разбивает полосу от 4 кГц до 1,1 Мгц на 256 каналов, каждый шириной по 4 кГц. Данный метод по определению решает проблему разделения полосы между голосом и данными (голосовую часть он просто не использует), но более сложен в реализации, чем CAP. DMT утвержден в стандарте ANSI T1.413, а также рекомендован как основа спецификации Universal ADSL .

Рис.2. Результаты тестирования линии

Примечание:

Чем больше расстояние, тем больше сопротивление линии , хуже частоная характеристика и выше затухание сигнала. В основном это сказывается на Downstream (середина и конец графика) т.е. скорость соединения ADSL модема в сторону абонента.

Реальная линия:
Сопротивление шлейфа 420 Ом
Расстояние примерно 2,5км.
Рабочая емкость линии 0,12 мкФ.
Средний уровень шума в диапазоне 4кГц-2000кГц: RMS Noise -38dBm

DSLAM и модем фирмы SIEMENS.
Теоретическая скорость:
7Mбит/с Downstream
800кбит/с Upstream

Реальная скорость соединения:
1Mбит/с Downstream
512кбит/с Upstream

Соединение стабильное.

На линии имеется небольшое повреждение:
замокание кабеля , один из проводников коротит на землю. Как следствие - НЧ шум в влинии при выключеном ADSL оборудовании . плюс при включении ADSL оборудования , из-за асимметрии параметров линии , появляется слышимый ВЧ шум. замена сплиттера бесполезна.

С помощью рефлектомера можно "увидеть" повреждение. (предположительно на расстоянии 42,9м намокание.) чуть ближе выброс вверх - это скорее всего окислившаяся скрутка.

Рис.3. Линия с повреждением

Рис.4. Шум в линии, в основном от радиостанции Маяк(549КГц) и т.п.

Рис.5. Шум в линии, (рис.4 подробнее)

Прямой провод:
(медная пара без телефонии, ее любят называть выделенной линией.:)
Cопротивление шлейфа 1067 Ом
Рабочая емкость линии 0,18 мкФ.
Средний уровень шума в диапазоне 4кГц-2000кГц: RMS Noise -55,71dBm

DSLAM и модем фирмы SIEMENS.

Реальная скорость соединения:
64Кбит/с Downstream
32кбит/с Upstream
(иногда потеря синхронизации)

Заводской кросс, лапша, скрутки... очень большое расстояние до АТС.
Стабильная работа ADSL оборудования на такой линии невозможна.

Внешние факторы влияющие на работу ADSL оборудования

Очень сильно мешают работе всевозможные лини АВУ, ВЧ уплотнения, УВО сигнализации, прочее DSL, проходящие в том же самом кабеле, в соседних парах. Особенно если имеют место быть всевозможные дефекты кабеля , "распаренности/битости" , намокание кабеля , отводы. Все эти устройства создают сильный шум в диапазоне частот от 0 Гц до 100-200КГц.(в основном) При этом происходит снижение сигнала исходящего потока ADSL (Upstream) вплоть до его полного отсутсвия и, как следсвие, потерей ADSL модемом синхронизации.

При совместной работе DSL и ВЧ уплотнений в одном кабеле на разных парах могут возникать перекрестные помехи, мешающие работе аналоговой телефонии. (шум в диапазоне от 1КГц и выше)

В заводских и промышленных зонах очень сильно влияет всевозможное силовое оборудование. Непосредстенная близость железной дороги.

Рис.7. Помехи от линий АВУ, ВЧ уплонений Peterstar, УВО сигнализаций

Как видно на графике практически весь основной шум приходящийся на диапазон Upstream.(начало графика) Шум от линий АВУ и ВЧ уплотнений постоянный, т.е. от времени суток не зависит. Сигнализацию обычно включают с 19:00 до 09:00 и в выходные дни круглосуточно. Соответственно в это время ADSL работает с перебоями или не работает совсем.

Рис.8. Работа силового электрооборудования

Очень плохая частотная характеристика кабеля . Высокий уровень шума, забивающий практически весь сигнал. Станционная часть. DSLAM

Повреждения соединительного многопарного кабеля от DSLAM до кроссплинтов:
Повреждения кабеля , плинтов, некачественная "заделка кабеля" . На старых кроссах: холодная пайка или непропаянная накрутка. Как следствие - дребезг контактов. Результат - бессистемная потеря модемом синхры.
"Разбитость пар" - можно отследить только тон-генератором + тестовая трубка с высокоомным входом. Неправильная разделка/монтаж кабеля. Некачественная/неправильная распайка соединительных разъемов. (Самые трудноотслеживаемые глюки. Решаются, как правило, на стадии монтажа)

Нарушение технологии монтажа кроссировочного кабеля .

Например:

когда через кроссовое ушко, в котором уже есть много других кроссировок, пропускают очередную пару проводов. И делают это с таким усилием, что протаскиваемая пара сдирает/сжигает изоляцию на соседних кроссировках. Как следствие: замыкание проводников различных пар между собой или на землю.

Неправильное подключение сплиттерной/модемной карты в DSLAM. Неправильное подключение порта сплиттера в линию/станцию. Подключение абонентской линии на другой порт DSLAM. Иногда просто забывают сделать кроссировки. :) Перегрев оборудования.
Глючность софта/прошивки, отказ работы DSLAM с некоторым типом абонентского оборудования при некоторых параметрах линии .

Выводы

Сопротивление линии напрямую зависит от расстояния. Следовательно, зная сопротивление, можно достаточно точно вычислить расстояние между абонентом и АТС. Зная справочные данные ADSL модема , можно прикинуть на какой скорости соединится модем. К сожалению это все. чтобы узнать вторичные параметры линии требуется сложное дорогостоящие оборудование. Ещё есть возможность посмотреть среднее затухание сигнала на Upstream и Downstream потоке в некоторых ADSL модемах : ZyXEL 650, Cisco 800 series, в USB ADSL модемах и другие.

Например:

при сечении кабеля 0,5мм.кв. (0,085 Ом/м) и сопротивлении шлейфа линии 1000 Ом длина линии L = (1000/0,085)/2 = 5882 м. Также нужно учитывать, что на некоторых участках сечение кабеля может быть 0,4мм.кв (0,133 Ом/м) Т.о. для модема ZyXEL 645R теоретическая скорость - 64кбит/с

Ещё пример:

Расстояние 5,5км
Диаметр жилы магистрального кабеля от АТС: 0.7мм
[до ближайшего десятипарного ответвления от магистрального кабеля идущего в здание абонента] Т.е. большая часть кабеля от АТС до абонента имеет диаметр медной жилы 0.7мм
Сопротивление шлейфа: 570 Ом!!!
Емкость шлейфа: 0,3мкФ
Максимальная возможная скорость: 5М/640Кбит
Реальная рабочая скорость: 640Кбит/360Кбит (если выставить больше - срыв синхры)
Оборудование: Cisco 800 серия. работает две VoIP линии и доступ в инет.

При сопротивлении шлейфа линии 800 - 1000 Ом вероятность сбоев/нестабильностей очень высока. (во всяком случае гарантировать 100% надежность нельзя) Тут уж как повезёт с магистральным кабелем. Есть случаи когда ZyXEL 645R работает с незначительными сбоями на линии с сопротивлением 1200 - 1400 Ом.

Запросто можно угробить линк и при сопротивлении много меньше 800 Ом. Как правило это так любимая всеми "лапша под гвоздик" на стороне абонента. Предельная рабочая частота 180кГц и при желании через хлорку (две пары) можно замутить 10BaseT... но на каком расстоянии?

Старые совковые телефонные розетки. Этакий шЫт с конденсатором 1мкФ х 160В внутри. Новые, кстати, тоже не блещут качеством. Из розеток "Зроблено у белорусии" вилка RJ11 сделаная в Китае просто вываливается. Вилок RJ11 сделаных в Белорусии не встречал, поэтому такие розетки сразу в помойку.

В квартирах и офисах с повышеной влажностью (старый фонд), сопротивление окислившихся контактов может достигать нескольких сотен Ом.

Иногда недалёкие "телефонисты" могут сделать телефонный ввод в офис/квартиру через забытый радиоввод. Распределительная коробка оставшаяся от радиоточки. (на каждый провод впаяно сопротивлеие 300 Ом)

Ещё можно поискать на лестничной площадке в щитке диодные блокираторы (если когда-то давно линия была спарена) Получаем забавный эффект: ADSL модем работает только при снятой трубке на телефоне. Или забытый ВЧ фильтр от сигнализации вневедомственной охраны.

Если линия проходит через кросс старого завода/предприятия, то вы получаете дополнительные бонусы в виде:

1. Четыре "термички" на линию. каждая имеет сопротивление 25-50 Ом + индуктивность.
2. Параллельные отводы линии в другие цеха, промежуточные кроссы, муфты или т.п.
3. Система "Гранит", против прослушивания. Через неё работа Dial-UP оборудования затруднительна, а про ADSL можно вообще забыть.

Особо клинические случаи:
Повреждение изоляции магистрального кабеля :(
Размокшие муфты, "разбитости" и т.п.
Разбитость пары - это когда провода для линии берут из разных пар кабеля.

Ну и самое простое:
Неправильное подключение сплиттера или микрофильтров.
Летом... Перегрев модема.
Или после очередной грозы - сгоревший модем. :)

При сопротивлении шлейфа линии более 1000 Ом работа ADSL модема практически невозможна.

Параметры линии по постоянному току для подключения аппаратуры ADSL

Технология XDSL у Ростелекома и ряда других провайдеров уже давно пришла на смену аналоговым модемам, чья максимальная скорость имела ограничение в 56К. Возможность передачи данных по тем же линиям, что и телефон, позволила не только сэкономить операторам на прокладке новых проводов, но и предоставило неплохое качество интернет-связи для пользователей.

XDSL от Ростелекома: что это такое?

Интересует вопрос о том, что такое XDSL и как подключить интернет от Ростелекома по этой технологии? Аббревиатура XDSL расшифровывается как Digital Subscriber Line или в переводе на русский Цифровая Абонентская Линия. Максимальная скорость входящего трафика при использовании этой технологии может достигать 8 Мбит/с. Основную роль в развитии DSL сыграла низкая цена оборудования, а также отсутствие необходимости прокладки дополнительных линий связи.

Аналоговые модемы, которые также работали посредством телефонного шнура, уже давно ушли в прошлое по двум причинам:

• малая скорость связи;
• невозможность использования интернета одновременно с телефоном.

Особенно неудобен такой вариант был во времена, когда линия связи разводилась на две квартиры. Таким образом, если один из абонентов говорил по телефону или использовал интернет, другой не имел никакого доступа к телекоммуникационным услугам.

Технология XDSL полностью решила эту проблему. Благодаря ей, сигнал больше не нуждался в преобразовании аналогового в цифровой на компьютере, а передавался напрямую. Помимо этого, здесь была учтена и проблема с одновременным использованием интернета и телефона. Теперь пользователь смог наслаждаться двумя услугами одновременно.

Конечно же, рассказывая о технологии XDSL нельзя не упомянуть и о том, что существует множество ветвей ее развития: ADSL, IDSL, HDSL, SDSL, VDSL.

Технология ADSL, заслужившая среди всех типов подключений XDSL от Ростелекома и других провайдеров максимальное количество положительных отзывов как среди экспертов, так и в пользовательском кругу, обрела наибольшую популярность. Это легко обосновывается ее скоростными характеристиками. Технология передачи данных в этом случае является асинхронной. На практике это означает, что входящая и исходящая скорость имеют различные значения. Максимальная пропускная способность «к пользователю» ограничивается 8Мбит/с. Скорость исходящего же соединения не превышает 768Кбит/с. Тем не менее для использования в качестве домашней или рабочей сети таких характеристик вполне достаточно. Соединение типа ADSL способно обеспечить комфортную работу не только при серфинге в интернете, но также при проигрывании онлайн-контента высокого разрешения и участии в многопользовательских играх.

Одной из интересных технологий интернет-соединения является VDSL. Это самых быстрый способ передачи данных по телефонной линии. Но по той причине, что эта технология также является асимметричной, пожертвовать пришлось скоростью приема данных, которая имеет не более 2,3 Мбит/с. Зато исходящая пропускная способность здесь выросла до огромного значения для DSL связи 52 Мбит/с.

Остальные же технологии не обрели большой популярности, так как не смогли похвастаться своими скоростными характеристиками.

Плюсы и минусы XDSL подключения

Несмотря на то, что на рынке телекоммуникационных услуг есть и более скоростные методы выхода в интернет, количество клиентов Ростелекома, использующих XDSL линии связи, представляют достаточно большую аудиторию. Это легко объясняется основным преимуществом технологии – минимизацией затрат. В отличие от оптоволоконного соединения, которое требует прокладки дополнительных кабелей, XDSL работает на основе телефонной линии, которая присутствует практически в каждом доме.

Тем не менее такое соединение может не всегда корректно работать. Например, при удаленном расположении подстанции провайдера скорость интернета заметно упадет. Также к ухудшению качества связи могут привести и погодные условия, которые непосредственно влияют на телефонную линию.

В сравнении с оптоволоконным соединением, телефонная линия не способна обеспечить стабильной скорости до 100 Мб/с.

Для пользователей Ростелекома, желающих подключить акционный пакет услуг «Нон стоп», стоит подметить, что заявленная скорость в 50 Мбит/с при использовании XDSL оборудования не сможет быть достигнута.

Внимание: Если вы уже используете тариф со скоростью 8 Мбит/с, увеличить пропускную способность линии до большего значения не выйдет. Тем не менее сами тарифы на XDSL услуги от Ростелекома имеют меньшую стоимость.

XDSL подключение от Ростелекома, сделавшее в прошлом прорыв по скорости передачи данных, до сих пор представляет неплохой вариант доступа в интернет. Скорость загрузки до 8Мбит/с и небольшая стоимость подключения без необходимости прокладки дополнительных шнуров становятся решающими факторами при выборе телекоммуникационной услуги.
