Светодиодное табло способно украсить дизайн и сделать рекламу динамичной и краткой. Вывеска магазина или офиса привлечет взгляды потенциальных посетителей и даст информацию о скидках, акциях и др.
В этом видеоуроке показано, как сделать такую рекламу. Получится реальная бегущая строка, которая применяется на наружной коммерческой рекламе. Базироваться она будет на 2 матричных модулях. Также Arduino nano, держатель кроны, батарейка и переключатель. Купить все запчасти можно в этом китайском магазине.
Что нужно сделать
Соединим два светодиодных модуля термоклеем. Сзади прикрепим оставшиеся элементы. Arduino прикрепим так, чтобы можно было программировать не отрывая. Сверху приладим кнопку.
Спаяем два модуля через перемычки. А также припаяем Arduino на вход и кнопку. Изготовим крышку из уголочка своими руками.
Электронная часть
Как залить скетч на ардуино:
www.arduino.cc/en/Main/Software.
драйвер https://goo.gl/24cFBZ.
скетч https://goo.gl/hxfJnu
библиотека https://goo.gl/4GnOLq
библиотека https://goo.gl/8XaOzI
Необходимо скачать и установить две библиотеки. А можно изменить количество матриц, которые использованы. В данном случае 8 матриц, в каждой из них по 8×8 светодиодов (64 штуки). Они будут размещены, чтобы выстраивались построчно.
Полученное изделие пока не выдает строку на русском языке, но в интернете найдете советы, как настроить кириллицу.
Предисловие: Завод EQSRF благодарит Вас за посещение данной страницы.
Всем привет!
В интернете мы заметили увеличение спроса по поводу самостоятельной сборки, "одним словом" хотим собирать бегущие строки и зарабатывать, либо экономить.В данной статье рассмотрим как можно изготовить табло бегущая строка собственными руками .
Для этого процесса нам потребуются комплектующие для бегущих строк:
В ПО возможно устанавливать более 30 видов различных эффектов задержку и скорость воспроизведения текста, анимации, времени и температуры и многое другое. Это достаточно увлекательный процесс который доставит Вам много приятных эмоций и позитивных впечатлений.)
Для того чтоб на табло бегущая строка отображалась температура Вам потребуется приобрести , который припаивается к контроллеру (материнской плате) бегущей строки .
Если Вам данный способ показался достаточно непонятным и трудным наш Завод готов изготовить для Вас по отличной цене готовую бегущую строку различных цветов. В общем наш завод занимаемся не только продажей комплектующих для бегущих строк, но и производством полного цикла бегущих строк, светодиодных экранов, аптечных крестов любых размеров цветов и автомобильных бегущих строк. Вот и все о чем хотели написать вам в данной статье.
Уверены данная информация оказалась для Вас полезной.
У Вас есть замечательная возможность пройти курс подготовки дилеров и оптовых клиентов. Ссылка
Всем Спасибо и да прибудут с Вами деньги!
Вы можете отправить запрос на просчет бесплатно - написав размер и цвет Вашей светодиодной строки на почту
Инструкция по сборке светодиодной бегущей строки своими руками
Основные составляющие элементы необходимые для сборки светодиодной бегущей строки
1. Контроллер для бегущих строк - это сложное электронное устройство предназначенное для вывода текста, графической информации а так же не сложных gif анимаций на светодиодную бегущую строку.
2. Светодиодные модули - представляет собой электронный компонент, состоящий из светодиодов, платы управления, чипов развертки, конденсаторов.
3. Информационный шлейф (шлейф ATA) - состоящий из медных проводов, покрытые специальной морозоустойчивой эластичной оболочкой и соединённый с двух концов коннекторами, предназначен для передачи информации от модуля к модулю.
4. Светодиодный блок питания - устройство принимающее питание от сети 220W и подающее на светодиодные модули 5 V с силой тока 40А.
5. Светодиодный кабель питания - предназначен для распределения напряжения от светодиодного блока питания к светодиодным модулям, тип сечения ПВС 2*0,5.
6. Профиль внутрений - жестяной профиль предназначен для установки на стыки модулей с внутренней стороны светодиодной бегущей строки и крепления светодиодных модулей магнитами на профиль.
7. Профиль наружный - специальный светодиодный алюминиевый профиль предназначенный для изготовления короба светодиодной бегущей строки, это основной короб всей светодиодной бегущей строки. Размеры профиля могут быть разными в зависимости от размера готовой светодиодной бегущей строки.
8. Информационный шлейф - удлинённый информационный шлейф предназначенный для соединения рядов от светодиодного контроллера к светодиодным модулям.
9. Сетевой кабель - предназначен для подключения светодиодной бегущей строки к сети 220 Вт. Тип сечения кабеля ПВС 3*1,5.
Этапы сборки светодиодной бегущей строки
1. Разложите светодиодные модули на ровную поверхность нужного Вам количества. Снимите точный размер по высоте и по ширине, затем перенесите получившиеся размеры на алюминиевый профиль и нарежьте его согласно снятым размерам. У Вас получится 2 хлыста по высоте и 2 хлыста по ширине.
2. Возьмите уголки которые идут в комплекте с алюминиевым профилем и соедините ими полученные детали профиля (места стыков профиля с уголками необходимо просиликонить для предотвращения попадания влаги). У Вас получился периметр (короб) из алюминиевого профиля нужного Вам размера.
3. Возьмите саморезы (16 мм) по металлу и в местах соединения светодиодного профиля с уголками (с внутренней стороны) закрепите саморезами стыки, это необходимо для жесткости алюминиевого периметра. Таким образом мы получили жесткий периметр (короб) нужного Вам размера.
4. Берём светодиодные модули и выкладываем их в получившийся периметр (короб) лицевой стороной светодиодного модуля вниз с обратной стороны короба, (предварительно установив на светодиодные модули с обратной стороны болтики с магнитами), берём силикон и промазываем стыки светодиодных модулей по периметру с обратной стороны для герметичности вывески, затем снимаем размер с внутренней стороны короба, нарезаем профиль (жестяной) нужного размера и устанавливаем во внутрь вывески в места стыки светодиодных модулей на магниты. Для жесткости конструкции прикручиваем саморезами жестяной профиль с низу и с верху.
5. Затем берём информационные шлейфа и с лева на право соединяем светодиодные модули между собой (последний правый ряд остаётся пустым).
6. Далее берём провода с клеммами (комплект светодиодного модуля) и подключаем светодиодные модули между собой с низу в верх на болтовые контакты расположенные на тыльной стороне светодиодного модуля (обратите внимание на правильную полярность подключения VCC это «+» GND это «-», красный провод «+», красно-черный «-»).
7. Затем подключаем светодиодный блок питания на те же контакты что и провода питания с клеммами (Одна пара проводов от светодиодного блока питания на один нижний светодиодный модуль), один светодиодный блок питания может запитать не более 9 светодиодных модулей. Так же со светодиодного блока питания выводим пару проводов для питания с сети 220 Вт (ПВС 3*1,5).
8. Наша вывеска практически готова! берём светодиодный контроллер и подключаем его к нижнему левому светодиодному модулю (подключаем информационные шлейфа, с каждого ряда светодиодных модулей и провода питания с модуля), на светодиодном контроллере так же есть обозначение полярности VCC это «+» GND это «-», красный провод «+» красно-черный «-».
9. Подключаем вилку для проводов питания сети 220 Вт и включаем светодиодную бегущую строку в сеть.
Светодиодная бегущая строка представляет собой группу устройств для рекламы. Это круглосуточная возможность оповестить прохожих и наблюдателей о каком-то продукте, который необходимо разрекламировать. Щиты и вывески могут быть оснащены прожекторами для подсветки в темное время суток, но эти средства не привлекают много внимания, как это делает светодиодный модуль с бегущим текстом.
Как работает и где применяется
Такое табло может использоваться не только в рекламе, например, его сегодня применяют в банках, на вокзалах с целью подачи информации определенного рода (об услугах, расписании поездов и прочее). Некоторые кафе тоже задействуют эти средства. Но основное направление – реклама. Главное условие повышения эффективности подобных средств заключается в выборе места их расположения. Это должен быть людный участок, иначе результат просмотров будет невысоким.
На табло с некоторой периодичностью пробегает заданный текст. Можно определить количество символов, самостоятельно задать цикличность и скорость повторов текста. На рынке представлены модели с максимальной загрузкой – до 60 000 символов.
В таких устройствах есть даже возможность создания спецэффектов. Внешне блок с бегущей строкой выглядит весьма скромно: прямоугольное табло любых габаритов, являющееся площадкой для организации цветопередачи текста, высота которого может разниться (60, 120, 352, 704 мм).
Изменения производятся посредством USB-кабеля или через интернет, работать при этом можно на компьютере, подключенном к модулю с бегущей строкой физически посредством кабеля связи или удаленно через Wi-Fi. Основа конструкции – светодиодные источники света. В комплектацию входит непосредственно само табло, кабель связи, программное обеспечение, а также преобразователь интерфейсов.
Основные приемущества продукции
Основные преимущества: быстрая загрузка и обновление разных объемов текста, яркое свечение, позволяющее рассмотреть символы на расстоянии до 200 м от модуля, компактные габариты, высокая эффективность. Реклама или информационный текст в таком исполнении намного быстрее привлечет внимание, чем простой щит или вывеска.

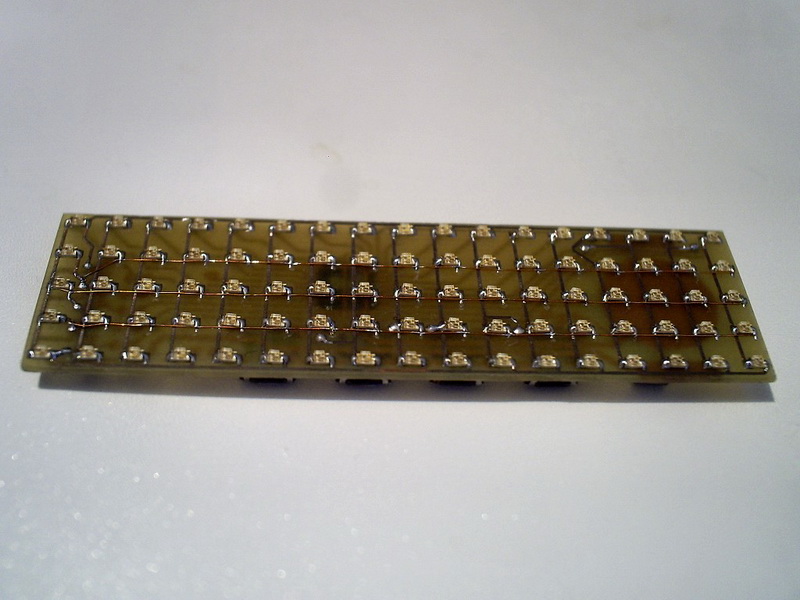

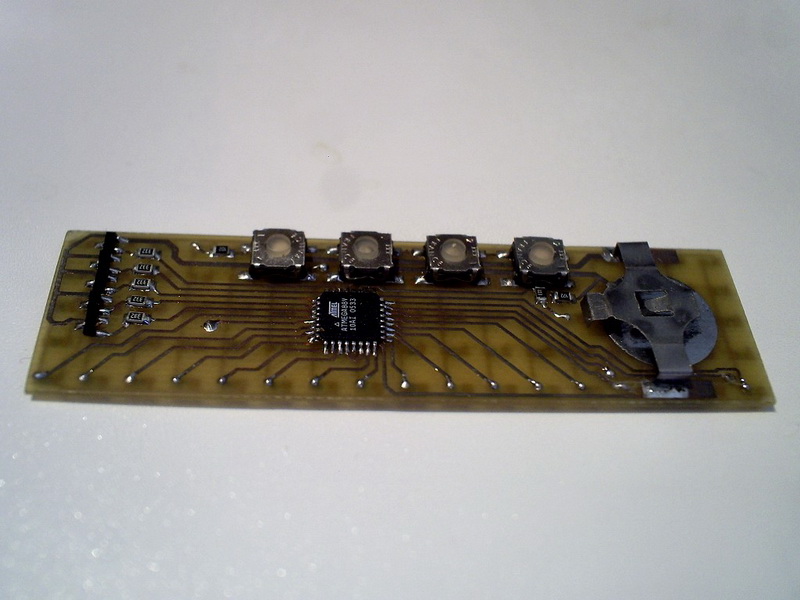

Электронное информационное табло - дисплей. Это 85 SMD светодиодный матричный дисплей, для которого потребуется микроконтроллер Atmega88V и некоторое количество других деталей. С размерами 24 х 85 мм, питается от 3 вольтовой батарейки. Её заряда хватит очень надолго, даже когда в ней останется только 2 вольта, работа не прекратиться. После включения информационного табло, начнётся отображение бегущей строки в соответствии со сделанным выбором. В памяти возможно сохранение 4 текстов, каждый из них имеет объём в 127 символов. Следует отметить, что 128-я ячейка нужна для специального использования. Схема является подобием готовой промышленной конструкции .
Схема светодиодного табло на микроконтроллере
Назначение кнопок
- 1 - скорость отображения бегущей строки - медленнее/быстрее
- 2 - отображение текста в - негативе / позитиве
- 3 - изменение отображения размера букв - маленькие / большие
- 4 - текстовый редактор, после ввода нажмите одну из кнопок для выбора текста для редактирования. Затем, B1 - для предыдущего символа, B2 для следующего символа, B3 для перехода к следующей ячейке, после нажатия на эту кнопку предыдущий символ будет сохранен. Нет необходимости использовать все 127 символов памяти, нажмите B4 для завершения редактирования, это позволит сэкономить последний символ и вернуться в нормальный режим.
В нормальном режиме, во время отображения текста, нажатие той же кнопки приведёт к паузе, повторное нажатие будет отменой паузы. Нажатие другой кнопки, вызовет сразу плавный переход к новому тексту. Когда весь текст был отображён в полном объёме, устройство переключается на режим пониженного энергопотребления, которое составляет 1 мА. При отображении, происходит измерение напряжения батареи и программным обеспечением ведётся расчет токопотребления светодиодов, исходя их имеющегося напряжения в интервале от 2 до 3,5 вольт.
Причина в необходимости принятия данных предупредительных мер в том, что увеличение тока может привести к повреждению светодиодов. С напряжением ниже этого уровня, в 1,8 вольта, устройство может работать если используются красные 2-х вольтовые светодиоды.
На лицевой стороне печатной платы необходимо подключить 3 светодиодных строки тонким обмоточным проводом. Прошивка микроконтроллера прилагается, причём будет не лишним рассмотреть варианты её доработки с целью улучшения.
Когда ваше электронное табло заработает многие заметят, что в табличках бегущей строки, в процессе прокрутки текста появляется некоторый, еле заметный наклон букв. Суть этого эффекта в том, что видеопамять и отображение это асинхронные процессы, и если видеопамять просчитывается сверху вниз, то верхняя часть уже сдвинулась по алгоритму прокрутки куда хотелось, а снизу отображаются еще данные предыдущего такта просчета. Это нормально. Схема, п/плата, монтажная плата и т.д. - всё в архиве для скачивания .
Обсудить статью СХЕМА СВЕТОДИОДНОГО ТАБЛО
