В повседневной работе электрикам, часто требуется проводить измерения напряжения, прозванивать цепи и провода на целостность. Иногда требуется просто узнать, находится ли данная электроустановка под напряжением, обесточена ли розетка, например, прежде чем менять её, и тому подобные случаи. Универсальным вариантом, который подходит для совершения всех этих измерений, является использование цифрового мультиметра, или хотя бы обычного стрелочного советского АВО - метра, часто называемого “Цешкой ”.

Такое название вошло в нашу речь от именования прибора Ц-20 и более свежих версий советского производства. Да, современный цифровой мультиметр очень хорошая штука, и подходит для большинства измерений проводимых электриками, за исключением специализированных, но часто нам не требуется весь функционал мультиметра. Электрики часто носят с собой , которая представляет собой простейшую прозвонку, с питанием от батареек, и с индикацией целостности цепи на светодиоде или лампочке.

На фото выше двухполюсный индикатор напряжения. А для контроля наличия фазы пользуются индикатором отверткой. Также находят применение двух полюсные индикаторы, с индикацией, также как и в случае с индикатором отверткой, на неоновой лампе. Но мы живем сейчас в XXI веке, а такими способами пользовались электрики в 70 - 80 годах прошлого века. Сейчас все это давно устарело. Не желающие заморачиваться с изготовлением, могут купить в магазине прибор, позволяющий прозванивать цепи, а также он может показывать, путем загорания определенного светодиода приблизительное значение напряжения в проверяемой цепи. Иногда бывает встроена функция определения полярности диода.

Но такой прибор стоит не дешево, недавно видел в радиомагазине по цене в пределах 300, а с расширенной функциональностью и 400 рублей. Да, прибор хороший, слов нет, многофункциональный, но среди электриков часто попадаются люди творческие, имеющие знания по электронике, выходящие хотя бы минимально, за рамки базового курса колледжа или техникума. Для таких людей и написана эта статья, потому что эти люди, которые собрали хотя бы одно или пару устройств, своими руками, они обычно могут оценить разницу в стоимости радиодеталей, и готового устройства. Скажу по собственному опыту, если конечно будет возможность подобрать корпус для устройства, разница в стоимости может быть в 3, 5, и более раз низкой. Да придется потратить вечер на сборку, освоить для себя что-то новое, то чего раньше не знал, но эти знания стоят потраченного времени. Для знающих людей, радиолюбителей, давно известно, что электроника в частном случае, это не более чем сборка своего рода конструктора ЛЕГО, правда со своими правилами, на освоение которых придется потратить какое-то время. Зато перед вами откроется возможность самостоятельной сборки, а если потребуется то и починки, любого электронного устройства, начальной, а с приобретением опыта и средней сложности. Такой переход, от электрика к радиолюбителю, бывает облегчен тем, что у электрика уже есть в голове необходимая для изучения база, или хотя бы часть её.

Принципиальные схемы

Перейдем от слов к делу, приведу несколько схем пробников, которые могут быть полезны в работе электрикам, и пригодятся обычным людям при проведении проводки, и других подобных случаях. Пойдем от простого, к сложному. Ниже приведена схема самого простого пробника - аркашки на одном транзисторе:

Этот пробник позволяет прозванивать провода на целостность, цепи на наличие или отсутствие замыкания, а если потребуется, то и дорожки на печатной плате. Диапазон сопротивлений прозваниваемой цепи широкий, и составляет от нуля до 500 и более Ом. В этом отличие этого пробника от аркашки, содержащей только лампочку с батареей питания, или светодиод, включенный с батареей, который не работает с сопротивлениями от 50 Ом. Схема очень простая и её можно собрать даже навесным монтажем, не утруждая себя травлением и сборкой на печатной плате. Хотя если есть в наличии фольгированный текстолит, и позволяет опыт, лучше собрать пробник на плате. Практика показывает, что устройства собранные навесным монтажом, могут перестать работать после первого падения, тогда как на устройстве, собранном на печатной плате, это никак не скажется, если конечно пайка была произведена качественно. Ниже приведена печатная плата этого пробника:

Изготовить её можно как путем травления, так и ввиду простоты рисунка, путем отделения дорожек на плате друг от друга бороздкой, прорезанной резаком, сделанным из ножовочного полотна. Изготовленная таким способом плата, будет по качеству не хуже протравленной. Конечно перед подачей питания на пробник, нужно убедиться в отсутствии замыкания между участками платы, например путем прозвонки.

Второй вариант пробника , который совмещает в себе функции прозвонки позволяющей прозванивать цепи до 150 килоОм, и подходящий даже для проверки резисторов, катушек пускателей, обмоток трансформаторов, дросселей и тому подобного. И индикатора напряжения, как постоянного, так и переменного тока. При постоянном токе показывается напряжение уже от 5 вольт и до 48, возможно и более, не проверял. Переменный ток показывает 220 и 380 вольт легко.
Ниже приведена печатная плата этого пробника:

Индикация осуществляется путем загорания двух светодиодов, зеленого при прозвонке, и зеленого и красного при наличии напряжения. Также пробник позволяет определить полярность напряжения при постоянном токе, светодиоды горят только при подключении щупов пробника в соответствии с полярностью. Одним из плюсов прибора является полное отсутствие, каких либо переключателей, например предела измеряемого напряжения, либо режимов прозвонка - индикация напряжения. То есть прибор работает сразу в обоих режимах. На следующем рисунке можно видеть фото пробника в сборе:

Мной было собрано 2 таких пробника, оба до сих пор работают нормально. Одним из них пользуется мой знакомый.

Третий вариант пробника , который может только прозванивать цепи, провода, дорожки на печатной плате, но не может использоваться, как индикатор напряжения, является Звуковой пробник, с дополнительной индикацией на светодиоде. Ниже приведена его принципиальная схема:

Все, думаю, пользовались звуковой прозвонкой на мультиметре, и знают насколько это удобно. Не нужно при прозвонке смотреть на шкалу или дисплей прибора, либо на светодиоды, как это было сделано в предыдущих пробниках. Если цепь у нас звонится, то раздается пищание с частотой примерно 1000 Герц и загорается светодиод. Причем этот прибор, также как и предыдущие позволяет прозванивать цепи, катушки, трансформаторы и резисторы с сопротивлением до 600 Ом, чего бывает достаточно в большинстве случаев.

На рисунке выше приведена печатная плата звукового пробника. Звуковая прозвонка мультиметра, как известно, работает только при сопротивлениях, максимум до десятка Ом или немногим больше, этот прибор позволяет прозванивать значительно в большем диапазоне сопротивлений. Далее можно видеть фото звукового пробника:

Для подключения к измеряемой цепи, этот пробник имеет 2 гнезда, совместимых с щупами мультиметра. Все три пробника, про которые было рассказано выше, я собирал сам, и гарантирую что схемы 100% рабочие, не нуждаются в настройке и начинают работать сразу после сборки. Фото первого варианта пробника показать не представляется возможным, так этот пробник был не так давно подарен знакомому. Печатные платы всех этих пробников для программы sprint-layout можно скачать в архиве в конце статьи. Также, в журнале Радио и на ресурсах в интернете, можно найти множество других схем пробников, идущих иногда сразу с печатными платами. Вот только некоторые из них:

Прибор не нуждается в источнике питания и работает при прозвонке от заряда электролитического конденсатора. Для этого щупы прибора нужно воткнуть на короткое время в розетку. При прозванивании горит LED 5, индикация напряжения LED4 - 36 В, LED3 - 110 В, LED2 - 220 В, LED1 - 380 В, а LED6 это индикация полярности. Похоже, что этот прибор по функциональности, аналог приведенного в начале статьи на фото пробника монтера.

На рисунке выше показана схема пробника - фазоуказателя, который позволяет находить фазу, прозванивать цепи до 500 килоОм, и определять до 400 Вольт, а также полярность напряжения. От себя скажу, что возможно пользоваться таким пробником менее удобно, чем тем, про который было рассказано выше и который имеет для индикации 2 светодиода. Потому что нет четкой уверенности в том, что показывает этот пробник в данный момент, наличие напряжения или то, что цепь звонится. Из его плюсов могу могу упомянуть только, что им можно определить, как уже было написано выше, фазный провод.

И в заключение обзора приведу фото и схему простейшего пробника, в корпусе маркера, который я собрал давным давно, и который может собрать любой школьник или домохозяйка, если возникнет такая необходимость:) Этот пробник пригодится в хозяйстве, если нет мультиметра, для прозвонки проводов, определения работоспособности предохранителей и тому подобных вещей.

На рисунке выше приведена нарисованная мною схема этого пробника, так чтобы его мог собрать любой человек, даже не знающий школьного курса физики. Светодиод для этой схемы нужно взять советский, АЛ307, который светится от напряжения в 1.5 Вольта. Думаю, прочитав это обзор, каждый электрик сможет выбрать себе пробник по вкусу, и по степени сложности. Автор статьи AKV .

Обсудить статью ОБЗОР ПРОБНИКОВ ЭЛЕКТРИКА

Чтобы выявить в квартире неполадки с электричеством, нужно немного свободного времени и умение обращаться с мультиметром.

Строительство нового здания – это комплекс работ, которые выполняются в определенной последовательности. После прокладывания электрических коммуникаций приступают к этапу отделочных работ.

Перед тем как перейти к отделке, нужна проверка электропроводки. Делается это, чтобы избежать ошибок и гарантировать целостность сети, когда электрика окажется под отделочными материалами: штукатуркой, обоями или гипсокартоном.

Определение обрыва кабеля и правильности подключения называется прозвонкой.

Варианты прозвонки проводов

Выявление обрыва цепи – простая диагностическая операция. Прозвонить проводку можно такими способами:

• при помощи лампочки, батарейки, двух проводов и электрических зажимов, называемых «крокодилами». Чтобы проверить электрический кабель, нужно при помощи зажимов подключить его к разным концам проверяемого кабеля. Другие концы крепятся к клеммам батарейки. Между одной клеммой и проводом устанавливается лампочка. Если прозваниваемый провод имеет обрыв, то подсоединенная лампочка не загорается;
• мультиметром. Его можно использовать не только для определения короткого замыкания фазного провода, но и для измерения сопротивления;
• электрическим тестером или индикатором. Для проверки нужно подсоединить тестер к разным концам провода и подать напряжение. Если загорится индикатор или сработает звуковой сигнал, это означает отсутствие короткого замыкания.

Перед тем как проверить в квартире проводку, убедитесь, что подача электричества отключена в распределительном щитке.

Проверка отдельного куска провода

При ремонте электропроводки в квартирах часто приходится заменять старую электрическую разводку. До начала укладки нового кабеля его прозванивают. Нужно проверить качество изоляции. Если провод будет проходить под отделочными материалами, то короткое замыкание из-за некачественной изоляции может привести к пожару.

Чтобы проверить изоляцию на соответствие требованиям пожарной безопасности, нужно поджечь изоляцию с концов провода. Если изоляция не будет разгораться от открытого пламени, а будет сморщиваться, сильно дымить, то такой провод можно использовать в качестве скрытой проводки в стене.

Если электрические кабели скручены жгутами, как это бывает в старых деревянных домах, то их лучше заменить кабелями, помещенными в самозатухающие короба или гофры, которые обеспечат пожарную безопасность.

Определение целостности провода в скрытой проводке

В кирпичных и бетонных домах между распределительными коробками укладываются провода внутри стен, чтобы не портить вид помещения. Но это создает проблемы с обнаружением обрыва скрытой проводки.

Несколько способов для обнаружения в участке стены электрического кабеля:

• визуальный метод. Нужно внимательно осмотреть оштукатуренную стену. В месте, где проходит электрический кабель, штукатурка будет иметь другую фактуру. По ней можно будет определить паз, внутри которого уложен кабель;
• радиоприемником. Его настраивают на частоту 100 кГц. Затем сканируют, проводя радиоприемником вдоль стены. Где проходит электрический кабель, приемник будет издавать характерные треск и шипение;
• компасом. Магнитная стрелка, попадая в электрическое поле проводника, будет отклоняться от своего естественного направления на север;
• электромонтажным детектором электропроводку можно не только обнаружить в стене, но и проверить ее на обрыв. В качестве таких детекторов могут выступать приборы: Е 121 «Дятел», MS-158MV.

Определение наличия короткого замыкания

Внутри распределительного щита установлены автоматы, предохраняющие сеть от перегрузок. Если автоматы находятся в выключенном положении, то проводка в доме неисправна.

Найдите участок, на котором произошло замыкание. Для этого отверткой откройте дозовую коробку. В ней находятся все ветки электрических соединений, скрученные в пучки. Нужно на каждом из этих пучков проверить напряжение тестером. Если в какой-то ветке напряжение между фазой и нулевым проводом отсутствует, в ней и произошло короткое замыкание.

Для поиска места скрытой проводки можно использовать электросхему для данного помещения.

Что такое мультиметр

Мультиметр – это прибор, в котором есть функции вольтметра, амперметра и омметра. То есть он может измерять напряжение постоянного и переменного тока, силу электрического тока и величину сопротивления в сети. Этот прибор может прозванивать провода, измерять температуру, качество электрического соединения, емкость конденсаторов и др.

По принципу работы мультиметры делятся на аналоговые и цифровые. Если результаты замера показывает стрелка со шкалой, то такой тестер называется аналоговым. Если данные отображаются на дисплее, то это цифровой мультиметр.

На присутствие функции прозвонки укажет значок диода или звуковой волны на корпусе прибора.

Как пользоваться мультиметром

Меры безопасности при работе с электричеством:

• не касаться голыми руками оголенных проводов при замере напряжения в электрической сети;
• помнить, что соединения проводов чаще всего являются причиной плохого контакта. Поэтому нужно обращать на них внимание в первую очередь;
• прозвонка проводки требует отсутствия напряжения в проверяемом проводе.

Чтобы проверить электрический кабель, нужно повернуть рукоятку выбора диапазонов измерения в режим прозвонки. Затем соединить щупы мультиметра с концами проверяемого провода. Если прибор будет издавать звук, значит, кабель целый.

Проверка электропроводки на этапе прокладки

На этапе прокладки электрических коммуникаций в доме нужно ответственно подойти к проверке электрической разводки и проводов, из которых она состоит. Если неисправная или некачественная проводка окажется под отделкой, то исправить ошибки будет сложнее. Поэтому нужно:

• проверить кабель на соответствие заявленной мощности. Сечение проволоки должно соответствовать суммарной мощности электроприборов, которые будут использоваться в данной сети;
• исследовать изоляцию провода на целостность. Делается это в ходе осмотра;
• измерение сопротивления изоляции мегаомметром. Для электрической сети с напряжением 220 В сопротивление изолирующего слоя должно находиться в пределах 0,5–1 МОм;
• правильно испытать проводку под максимальной нагрузкой. Для этого подключите все электрические потребители одновременно.

Простая проверка новой электропроводки

При покупке нового жилья стоит сразу обратить внимание на состояние электропроводки. Это можно сделать в несколько этапов:

• проверить правильность подключения в распределительном щитке;
• открыть распределительные коробки и убедиться, что провода соединены при помощи клеммников, а не скруток;
• проверить номинал электрических розеток. Он должен составлять 16 А. Провода, подключенные к розеткам, должны иметь сечение 2,5 мм;
• создать нагрузку в электрической сети. При подключении всех потребителей автоматы в распределительном щитке не должны срабатывать. Если сеть имеет где-нибудь разрыв, то некоторые потребители не будут работать.

Проверяем розетку

Чтобы быть уверенным в надежном использовании электрических приборов, нужно выяснить, какое напряжение имеет электрическая розетка, есть ли у нее заземление, необходимое для безопасной работы приборов большой мощности и устройств, контактирующих с водой.

Для проверки напряжения используется мультиметр. Рукоятка диапазонов устанавливается в положение замера напряжения переменного тока. Для замера должно быть выставлено значение 750 В. Щупы прибора вставляются в отверстия розетки. Напряжение должно быть 220 В. Допустимое отклонение – 10%. Если отклонение превышает допустимое значение, то нужно использовать сетевые фильтры для подключения электроприборов.

Заземление электропроводки в квартире можно выявить в электрическом щите. У розетки с заземлением по периметру две медные шины. Чтобы убедиться в том, что розетка подключена правильно, нужно открутить один винт в центре, достать сердцевину и посмотреть, как подключены провода. Если к розетке подходят 3 провода, значит, заземляющий проводок подсоединен. Заземление на проводах обозначено желто-зеленым цветом.

Как еще можно проверить проводку

Состояние электропроводки можно оценить косвенными методами. Например, если ее возраст составляет более 20 лет, то, вероятно, ее изоляция скоро придет в негодность. Нагревание проводов дает понять, что разводка имеет плохие контакты в местах соединений. Периодические короткие замыкания также свидетельствуют о плохом состоянии проводки.

При проведении ревизии обратите внимание на соединения проводов в распределительных коробках. Выясните, есть ли обугливание или нагрев в местах соединения. Если использованы скрутки, то осмотрите их на предмет окисления.

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина – последняя. Но как определить, что в проводке образовался обрыв? Вариант только один – прозвонить электрический питающий провод, для чего можно воспользоваться мультиметром. Конечно, кроме этого прибора есть и другие варианты, но этот самый надежный. Итак, как прозвонить провода мультиметром – решение вопроса.

Начнем с того, что с помощью мультиметра можно тестировать проводку на величину таких показателей как сила тока и напряжение. При этом провода должны быть под напряжением. Прозвонка на определение наличия обрыва – это определение величины сопротивления проводника, то есть, оно присутствует или отсутствует. Так вот, если мультиметр показывает на дисплее «0», значит, провода целые, и обрыва в них нет. Если сопротивление на дисплее показывается, то это говорит о том, что обрыв есть. В принципе, вот так все просто. Единственное, на что необходимо обратить внимание, это на то, что при тестировании проводки на сопротивление, в ней не должно быть напряжения.

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Заключение по теме

Наша задача балы простой, разобраться в вопросе, как проверить мультиметром кабель на наличие обрыва? Скажем прямо, что это самый надежный способ, в котором используется самый универсальный прибор. Если в нем разобраться, то в домашних условиях определить, был ли обрыв провода или нет, не составит большого труда.

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

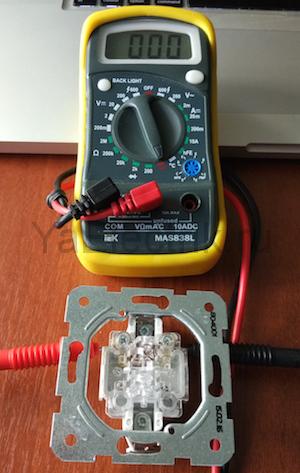

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания.
   Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Мультиметр (ММ), часто называемый универсальным контроллером или тестером, позволяет проводить различные виды электрических измерений с помощью одного устройства. Каждому электрику, даже любителю, следует знать, как прозвонить провода мультиметром, проводить , постоянного или переменного тока перед проведением ремонта электрооборудования.

Прибор чаще всего выполняет роль вольтметра, амперметра и омметра. Используется для проверки электрических сопротивлений или электрических компонентов. Они могут использоваться для тестирования батарей, бытовой электропроводки, электродвигателей и источников питания, а также в других измерительных приложениях:

• постоянного напряжения и тока;
• электрического сопротивления;
• ёмкости;
• частоты;
• для прозвонки проводов и кабелей машин;
• параметров транзисторов и диодов;
• переменного напряжения и тока;
• определение среднего и пикового значений;
• измерения сопротивления с постоянным напряжением;
• измерения сопротивления с постоянным током.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану , отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

• дисплей;
• ручка выбора;
• порты;
• зонды (провода или щупы) измерительные;
• источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ - это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Типы зондов

Большинство приборов включаются в режиме автокоррекции. Для этого устройства доступны множество различных типов измерительных проводов (щупов). Вот некоторые из них:

1. IC-крючки. Это различные свинцовые кабели для подключения к источникам питания, осциллографам, генераторам функций и т. д. Кабели имеют красные / чёрные пары.
2. Пинцетные зонды соединяются с существующим оборудованием с окантованными разъёмами и позволяют легко тестировать мелкие детали одной рукой. Большие пластмассовые пинцеты легко удерживаются и обозначены полярностью.
3. Игольчатые зонды отлично подходят для подключения к источникам питания и осциллографам.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
2. При разрыве показывает единица.
3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

• включение OFF;
• напряжение переменное ACV;
• напряжение постоянное DCV;
• ток переменный ACA;
• ток постоянный DCA.

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

• Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
• Включить прибор, переключатель установить на 20 В.
• Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон.

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для . Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

• Обесточить силовую цепь.
• Отсоедините индикатор от цепи.
• Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
• Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление.

Следует помнить о правилах ТБ . При использовании ММ в режиме омметра обязательно:

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

1. Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
2. Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
3. Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
4. Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка кабелей зажигания

Кабель зажигания должен быть подвергнут тщательному визуальному контролю. Если он пористый, имеет трещины на изоляции, окисленные контакты или другие повреждения, проводку необходимо заменить. Если кабель зажигания выглядит нормально, его функция может быть измерена с помощью прозвонки проводов мультиметром:

1. Установите омметр на 20 кОм.
2. Прикрепите один контакт к концу кабеля.
3. Прочтите результат на цифровом табло прибора.

Важно помнить! Несовпадение показаний прибора свидетельствует о неправильной работе проводки. Значения допустимого сопротивления:

1. Кабель зажигания сердечник медный: от 1 до 6, 5 кОм.
2. Индуктивный резистор и углеродный резистор: значение определяется на основе сопротивления, умноженного на длину кабеля (плюс допуск).
3. Кабели зажигания сопротивление индуктивное: от 2, 2 кОм до 8 кОм.
4. Кабели зажигания резистор углеродный: от 10 кОм до 23 кОм.

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.
